EXPERT NANO 3CF

REGULADOR ELECTRÓNICO A 3 RELÉS

    EXPERT NANO 3CF es un regulador electrónico a 3 relés con microprocesador para gestionar bancadas frigoríficas, vitrinas y unidades frigoríficas estáticas o ventiladas con descongelación por parada. Presenta dos entradas analógicas para sondas de temperatura NTC o PTC, una entrada digital, tres relés para gestionar el compresor, los ventiladores y la descongelación (el relé de descongelación se puede configurar como mando de luz) y zumbador. El regulador también se puede configurar para aplicaciones de llamada de calor.
    Se encuentra disponible la versión para descongelaciones en real time clock.

      Aplicaciones
      • Gestión de la unidad frigorífica, así como de bancadas y vitrinas frigoríficas.

      Características principales
      • Puede configurarse para aplicaciones frías o aplicaciones de calor.
      • Deshielo posible de configurar por parada, con resistencias o con inversión de ciclo y programable para frecuencia y duración. El final del deshielo puede ser con tiempo o con temperatura.
      • Descongelaciones en real time clock (en algunos modelos).
      • Relé para la gestión de compresores, ventilador del evaporador y resistencias de deshielo, (la salida del deshielo se puede configurar como salida de luz).
      • Entrada configurable como sonda del evaporador o la sonda de alarma de condensador sucio.
      • START/STOP deshielo manual con tecla.
      • ON/OFF instalación con tecla.
      • ON/OFF luz celda con tecla o mediante micro puerta (si se configura la luz de deshielo como luz celda).
      • Visualización/regulación de la temperatura con punto decimal.
      • Señal acústica interna para indicaciones sonoras.
      • Superficie frontal plana para la limpieza fácil y teclas de dimensiones amplias posibles de personalizar en diversos colores (bajo pedido).
      • Display de alta luminosidad con iconos y cifras de proporciones aumentadas.
      • Filosofía de programación PEGO que garantiza una puesta en marcha inmediata.
      • Protección frontal IP65. Doble posibilidad de fijación: clips / tornillos.
      • Capacidad del relé y tensión de alimentación de acuerdo al modelo.
      • Conexión serial RS485 con protocolo Modbus-RTU o Telenet.
      • Tensión de alimentación y tipo de bornes de acuerdo al modelo.
      • Transformador externo para el modelo 3CF11 (opcional).
      Propiedades

      EXPERT NANO3CF01
      EXPERT NANO3CF02
      EXPERT NANO3CF11
      Dimensiones
      EXPERT NANO3CF01
      93x37x59mm
      EXPERT NANO3CF02
      93x37x59mm
      EXPERT NANO3CF11
      93x37x59mm
      Plantilla para taladro
      EXPERT NANO3CF01
      71x29mm (+0,2/-0,1 mm)
      EXPERT NANO3CF02
      71x29mm (+0,2/-0,1 mm)
      EXPERT NANO3CF11
      71x29mm (+0,2/-0,1 mm)
      Montaje
      EXPERT NANO3CF01
      En la parte frontal del cuadro con un clip de fijación posterior o con dos tornillos en el frente
      EXPERT NANO3CF02
      En la parte frontal del cuadro con un clip de fijación posterior o con dos tornillos en el frente
      EXPERT NANO3CF11
      En la parte frontal del cuadro con un clip de fijación posterior o con dos tornillos en el frente
      Del contenedor
      EXPERT NANO3CF01
      Cuerpo plástico en PC + ABS UL94 V-0, Frente transparente en PC, Placa de teclas en PC o PC+ABS
      EXPERT NANO3CF02
      Cuerpo plástico en PC + ABS UL94 V-0, Frente transparente en PC, Placa de teclas en PC o PC+ABS
      EXPERT NANO3CF11
      Cuerpo plástico en PC + ABS UL94 V-0, Frente transparente en PC, Placa de teclas en PC o PC+ABS
      Tipo de aislamiento
      EXPERT NANO3CF01
      Clase II
      EXPERT NANO3CF02
      Clase II
      EXPERT NANO3CF11
      Clase II
      Grado de protección
      EXPERT NANO3CF01
      IP 65 con montaje en la parte frontal del cuadro
      EXPERT NANO3CF02
      IP 65 con montaje en la parte frontal del cuadro
      EXPERT NANO3CF11
      IP 65 con montaje en la parte frontal del cuadro
      Alimentación
      EXPERT NANO3CF01
      230 VAC +10/-15% 50/60Hz
      EXPERT NANO3CF02
      230 VAC +10/-15% 50/60Hz
      EXPERT NANO3CF11
      12 VAC +10/-15% 50/60Hz
      12 VDC +10/-15% classe 2
      Potencia absorbida
      EXPERT NANO3CF01
      3 VA max
      EXPERT NANO3CF02
      3 VA max
      EXPERT NANO3CF11
      3 VA max
      Temperatura de trabajo
      EXPERT NANO3CF01
      -5 ÷ +55°C
      Humedad < 90% RH no condensadora
      EXPERT NANO3CF02
      -5 ÷ +55°C
      Humedad < 90% RH no condensadora
      EXPERT NANO3CF11
      -5 ÷ +55°C
      Humedad < 90% RH no condensadora
      Temperatura de almacenamiento
      EXPERT NANO3CF01
      -20 ÷ +70°C
      Humedad < 90% RH no condensadora
      EXPERT NANO3CF02
      -20 ÷ +70°C
      Humedad < 90% RH no condensadora
      EXPERT NANO3CF11
      -20 ÷ +70°C
      Humedad < 90% RH no condensadora
      Ambientes de trabajo no idóneos
      EXPERT NANO3CF01
      Ambientes con vibraciones o impactos fuertes, atmósferas agresivas, contaminantes o corrosivas, exposición al sol directo, con atmósferas explosivas o gases inflamables.
      EXPERT NANO3CF02
      Ambientes con vibraciones o impactos fuertes, atmósferas agresivas, contaminantes o corrosivas, exposición al sol directo, con atmósferas explosivas o gases inflamables.
      EXPERT NANO3CF11
      Ambientes con vibraciones o impactos fuertes, atmósferas agresivas, contaminantes o corrosivas, exposición al sol directo, con atmósferas explosivas o gases inflamables.
      Pantalla
      EXPERT NANO3CF01
      3 Digit con señal, punto decimal y led de estado
      EXPERT NANO3CF02
      3 Digit con señal, punto decimal y led de estado
      EXPERT NANO3CF11
      3 Digit con señal, punto decimal y led de estado
      Resolución
      EXPERT NANO3CF01
      0,1 °C
      EXPERT NANO3CF02
      0,1 °C
      EXPERT NANO3CF11
      0,1 °C
      Precisión de lectura de las sondas (electrónica)
      EXPERT NANO3CF01
      ±0,5 °C
      EXPERT NANO3CF02
      ±0,5 °C
      EXPERT NANO3CF11
      ±0,5 °C
      Rango de lectura
      EXPERT NANO3CF01
      -45 ÷ 99 °C
      EXPERT NANO3CF02
      -45 ÷ 99 °C
      EXPERT NANO3CF11
      -45 ÷ 99 °C
      Conexiones
      EXPERT NANO3CF01
      Terminales fijos con tornillos
      EXPERT NANO3CF02
      Terminales fijos con tornillos
      EXPERT NANO3CF11
      Terminales fijos con tornillos
      Clase software
      EXPERT NANO3CF01
      A / Mantenimiento de parámetros en la memoria no volátil (EEPROM)
      EXPERT NANO3CF02
      A / Mantenimiento de parámetros en la memoria no volátil (EEPROM)
      EXPERT NANO3CF11
      A / Mantenimiento de parámetros en la memoria no volátil (EEPROM)
      Analógicas
      EXPERT NANO3CF01
      2 entradas por sonda NTC (10kΩ 1% a 25°C) o PTC (KTY83-121)
      EXPERT NANO3CF02
      2 entradas por sonda NTC (10kΩ 1% a 25°C) o PTC (KTY83-121)
      EXPERT NANO3CF11
      2 entradas por sonda NTC (10kΩ 1% a 25°C) o PTC (KTY83-121)
      Digitales
      EXPERT NANO3CF01
      1 entrada (del contacto limpio)
      EXPERT NANO3CF02
      1 entrada (del contacto limpio)
      EXPERT NANO3CF11
      1 entrada (del contacto limpio)
      Relé del compresor
      EXPERT NANO3CF01
      (DO1) N.O. 16(6)A / 250 VAC (HP2 A RICHIESTA)
      EXPERT NANO3CF02
      (DO1) N.O. 16(6)A / 250 VAC (HP2 A RICHIESTA)
      EXPERT NANO3CF11
      (DO1) N.O. 16(6)A / 250 VAC (HP2 A RICHIESTA)
      Relé de la resistencia
      EXPERT NANO3CF01
      (DO2) N.O. 8(3)A N.C. 6(3)A / 250 VAC
      EXPERT NANO3CF02
      (DO2) N.O. 8(3)A N.C. 6(3)A / 250 VAC
      EXPERT NANO3CF11
      (DO2) N.O. 8(3)A N.C. 6(3)A / 250 VAC
      Relé de los ventiladores
      EXPERT NANO3CF01
      (DO3) N.O. 8(3)A / 250 VAC
      EXPERT NANO3CF02
      (DO3) N.O. 8(3)A / 250 VAC
      EXPERT NANO3CF11
      (DO3) N.O. 8(3)A / 250 VAC
      Buzzer
      EXPERT NANO3CF01
      Presente
      EXPERT NANO3CF02
      Presente
      EXPERT NANO3CF11
      Presente
      Supervisión
      EXPERT NANO3CF01
      TeleNet / Modbus-RTU
      EXPERT NANO3CF02
      TeleNet / Modbus-RTU
      EXPERT NANO3CF11
      TeleNet / Modbus-RTU

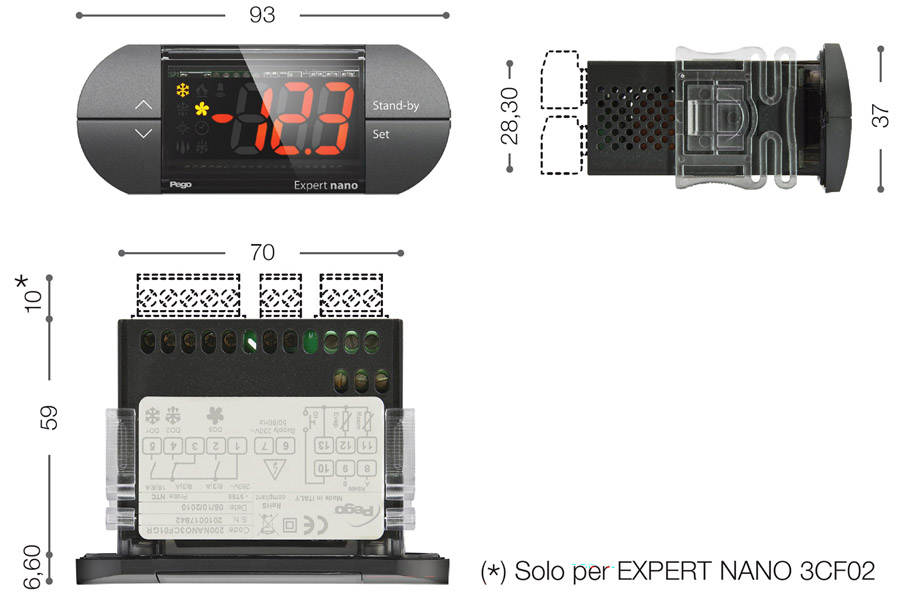

      Dimensiones
      EXPERT NANO3CF01
      EXPERT NANO3CF02
      EXPERT NANO3CF11
      Esquemas de Conexiòn
      EXPERT NANO3CF01
      EXPERT NANO3CF02
      EXPERT NANO3CF11
      Reloj (RTC)
      EXPERT NANO3CF01
      No
      EXPERT NANO3CF02
      No
      EXPERT NANO3CF11
      No
