DIN NANO FSC
Brochüre herunterladen

ELEKTRONISCHER REGLER AUF DIN-SCHIENE FÜR VERFLÜSSIGERGEBLÄSE

Der DIN NANO FSC ist ein elektronischer Regler auf DIN-Schiene für die optimierte Steuerung der Verflüssigergebläse. Er ermöglicht nicht nur die Senkung des Stromverbrauchs durch die Regulierung der Verflüssigungstemperatur auf Grundlage der Außentemperatur, sondern auch eine Senkung des Lärmpegels der Gebläse der Verflüssigereinheit in den Nachtstunden.





Anwendungen
Steuerung für elektronische Gebläse, die auf den Verdichter-/Verflüssigereinheiten zum Einsatz kommen.
Steuerung für Spannungsregler mit Phasenanschnitt, die für die Drehzahlsteuerung der Verflüssigergebläse zum Einsatz kommen.

Hauptmerkmale
Analogausgang 0-10V zur Geschwindigkeitsregelung des Verflüssigergebläses.
Regulierung mit Druck- oder Temperatursonde.
Erfassung der Außentemperatur zur Optimierung der Regulierung.
4 Betriebsarten: normaler Betrieb, Energiesparmodus, geräuscharmer Gebläsebetrieb, konstante Temperatur einstellbar.
Tag-/Nachtfunktion (Veränderung des Bezugswerts für die Verflüssigung).
Anzeige der Erfassung des Druckwandlers in bar oder in °C (Wandlung je nach Art des gewählten Kältegases).
LED-Display mit 3 Ziffern mit Zeichen, Dezimalstelle und Bildsymbol Zustand Anlage.
Serieller Anschluss RS485 mit Modbus-Protokoll RTU oder Telenet.
Programmierphilosophie PEGO, was ein sofortigen Start garantiert.
Versorgungsspannung 230 Vac.



TECHNISCHE MERKMALE DIN NANO FSC
Abmessungen 105x121,5x71 mm
Gewicht 0,5 Kg
Stromversorgung 230 VAC ±10% 50/60 Hz
Leistungsaufnahme 5 VA max
Betriebstemperatur -5 ÷ +50°C
Lagertemperatur -10 ÷ +70°C
Relative Umgebungsfeuchtigkeit <90% Rh
Display 3 Digits mit Zeichen, Dezimalpunkt und Zustands-LED
Anschlüsse Abnehmbare Klemmen mit Schrauben
EINGÄNGE
Analog

1 konfigurierbarer Eingang für die Kontrollsonde (4-20mA für Drucksonde oder NTC 10KΩ 1% bei 25°C)

Digital 2 Eingänge (vom potentialfreien Kontakt)
Konfigurierbaren 1 Eingänge für Fühler NTC (10KΩ 1% bei 25°C) oder Digitaleingang (vom potentialfreiem Kontakt)
AUSGÄNG
Relais kondensierungsventilator (DO1) N.O. 16(6)A / 250V
Alarmrelais (DO5) N.O. 8(3)A / 250V
Analoger eingang für Ventilatoren 0-10VDC
Überprüfung TELENET / MODBUS-RTU
ABMESSUNGEN

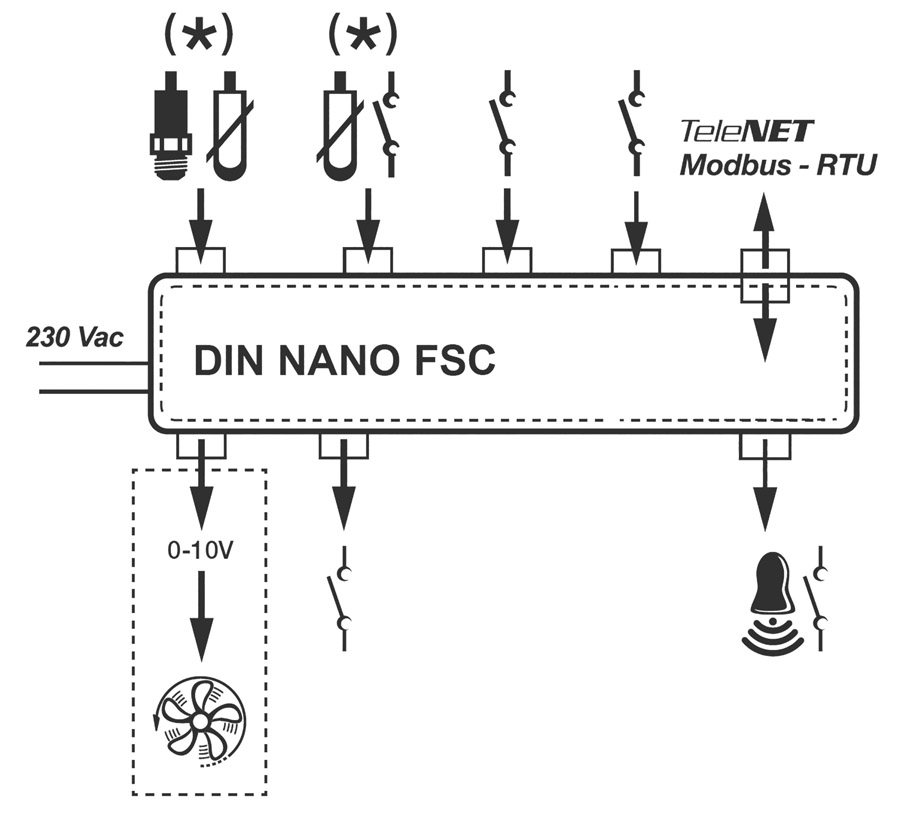

ANSCHLUSSZEICHNUNGEN
DIN-NANO-FSC
(*) = einstellbare Funktion



HANDBÜCHER HERUNTERLADEN
Bedienungsanleitung
